Guide de sélection du moteur

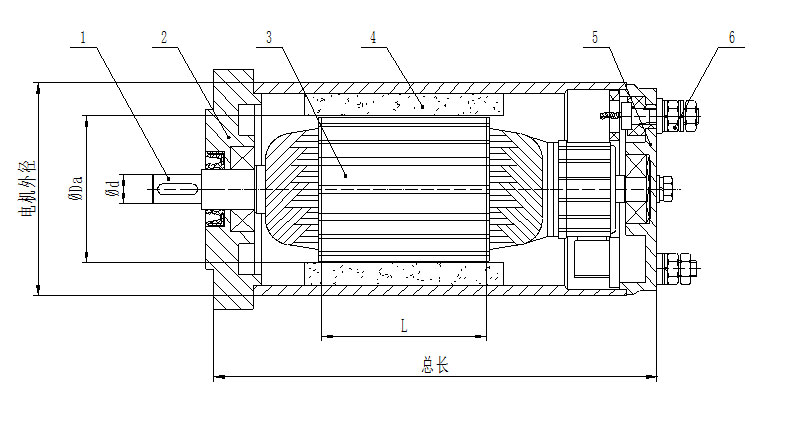

En fonction des caractéristiques de la charge, déterminer la tension nominale, la puissance de sortie, le couple et la vitesse de l’extrémité d'arbre de sortie du moteur (1), ainsi que le diamètre de l'arbre et la méthode de connexion;
Etablir si l'extrémité de l'arbre de sortie doit être conçu avec un joint, voir s’il y a des exigences particulières concernant le matériau de l'arbre;
La puissance du moteur est déterminée par le diamètre intérieur du stator (4) et la longueur du noyau du rotor. Ces deux valeurs déterminent le diamètre extérieur et la longueur totale du moteur;
Prendre en compte le domaine d'application, déterminer l’indice de protection, la méthode d'étanchéité entre l'extrémité d'arbre (1), le stator (4) et le couvercle du balais (5), la méthode de protection de surface et la méthode de connexion du fil conducteur (6);
Déterminer le cycle de service du moteur selon le mode de fonctionnement de la charge. Cela peut affecter le diamètre extérieur et la longueur totale du moteur;
En fonction de la demande, les moteurs à courant continu peuvent être configurés en option avec un réducteur, un frein et un encodeur, pour répondre à différentes conditions de fonctionnement;

Puissance: La puissance d'un moteur à courant continu est déterminée par son couple et sa vitesse. La vitesse du moteur à courant continu est le facteur principal qui détermine la densité volumique de puissance. Une plus haute densité de puissance peut être obtenue en augmentant la vitesse du moteur. Avec l'optimisation, la densité volumique de puissance du moteur à courant continu à aimant permanent peut atteindre 0,4 kW/Kg.

Vitesse: La vitesse de rotation d'un moteur électrique est fonction de la charge ; plus le couple est élevé, plus la vitesse est lente. Le couple et la vitesse sont deux facteurs déterminants dans la sélection d’un moteur. La vitesse la plus élevée du moteur à courant continu peut atteindre plus de 10 000 tr/min. En adoptant des réducteurs de vitesse avec différents rapports de démultiplication, la vitesse de sortie du moteur peut être réduite de manière adéquate.

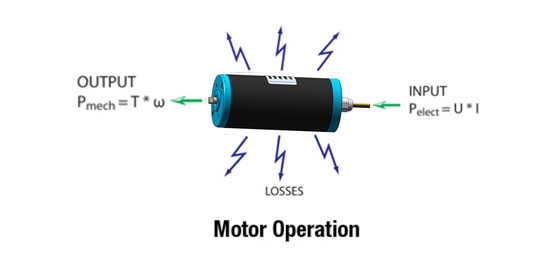

Efficacité: L'efficacité du moteur à courant continu est fonction du volume et de la vitesse du moteur. L'efficacité maximale d'un petit moteur à courant continu est de 72 % à 82 %. L'efficacité d'un petit moteur à courant continu unidirectionnel peut atteindre jusqu'à 85%.

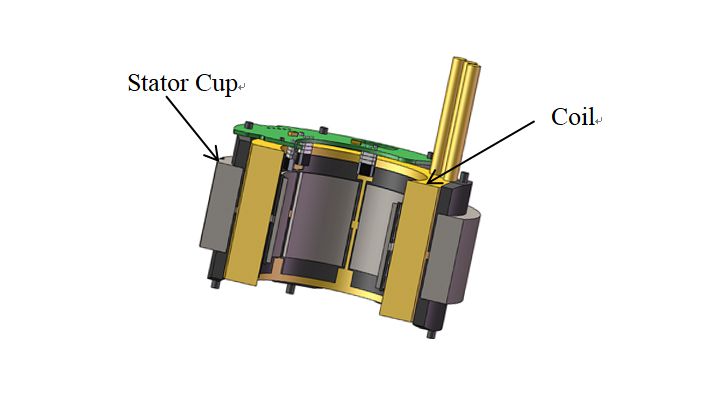

Couple: Le couple d'un moteur est sensiblement proportionnel au volume du moteur. D’une manière générale, le couple de sortie d'un moteur à courant continu varie entre 0,01 Nm et 10 Nm. La boîte de vitesses peut être configurée en fonction de la demande du client afin de réduire la vitesse de sortie et augmenter le couple.

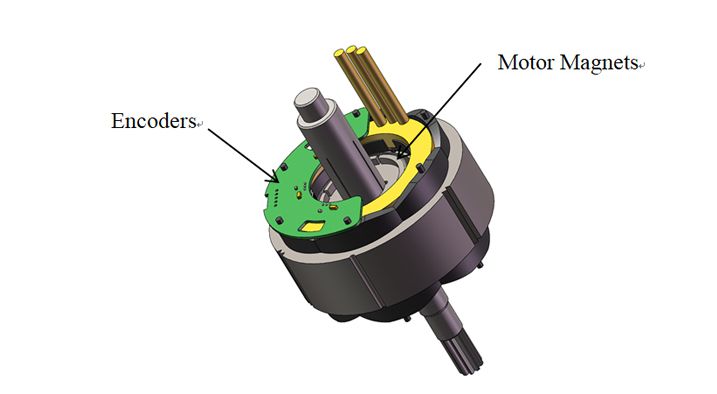

Précision & Exactitude: Le moteur à courant continu se caractérise par une bonne performance en tension, vitesse et couple. D’une façon générale, pour certains couples, l'erreur de vitesse du moteur est de ±8 %. Pour des précisions plus élevées, le moteur peut intégrer un encodeur permettant de répondre aux besoins de contrôle de précision. Il est aussi possible d’intégrer un frein moteur pour la fonction d’arrêt d'urgence.
